3C 电子制造视觉检测方案
面向计算机、通信、消费电子制造，同时完成外观缺陷检测与精密尺寸测量两类任务，应对微米级公差、高反光材质、细微缺陷与高速产线挑战，保障产线节拍、质量一致性与数据可追溯。
外观缺陷识别精密尺寸测量高速产线数据追溯
放大查看 ↗手机镜头检测对象实拍。原始图片按实际像素展示，避免将低分辨率缺陷图拉伸为封面。
要点说明
行业痛点
产品微型化使微米级公差对成像与算法精度要求持续提高；高反光金属、透明玻璃、磨砂曲面等复杂材质易造成成像干扰；微划痕与产品纹理难以区分，易漏检误判；高速产线对检测速度与稳定性要求严苛。
两类核心任务
外观检测：划痕、污渍、崩边、异物、色差、装配错位等缺陷稳定识别；精密尺寸测量：孔位公差、结构件轮廓、厚度、段差、平面度自动判定。
技术组合
结合机器视觉检测、声学检测与复合机器人技术，检测结果可统计分析、趋势预警并自动生成质检报表，实现批次追溯。
连接器 2D/3D 检测方向
对连接器可组合二维外观与三维高度信息，评估缺 pin、弯针、针脚间距、共面度和壳体装配。先用良品、缺陷样本与公差标准验证，再确定成像方式和上线节拍。
关键参数与配置
参数用于前期沟通，最终以项目方案、样品验证和验收为准。
| 检测任务 | 外观缺陷检测 + 精密尺寸测量 |
|---|---|
| 典型产品 | 屏幕、充电器插头、手机镜头、SIM 卡槽等 |
| 技术手段 | 机器视觉检测、声学检测、复合机器人 |
| 数据能力 | 统计分析、趋势预警、质检报表、批次追溯 |
适用场景
屏幕外观检测
划痕、刮伤、污渍、白斑等缺陷识别。

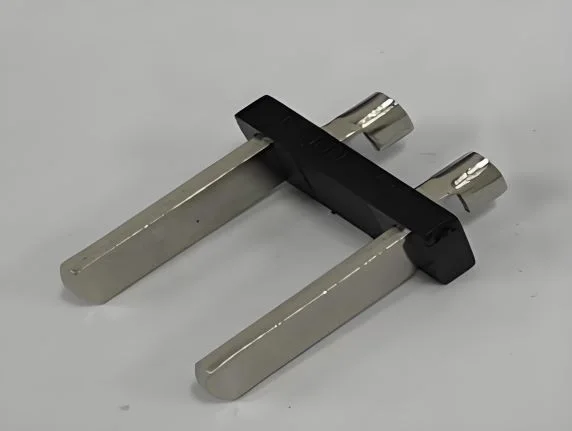

充电器插头
高度及缺脚等尺寸与装配检测。
手机镜头
字体偏位、透光、白点黑点、划伤、毛丝、崩缺、卷边。

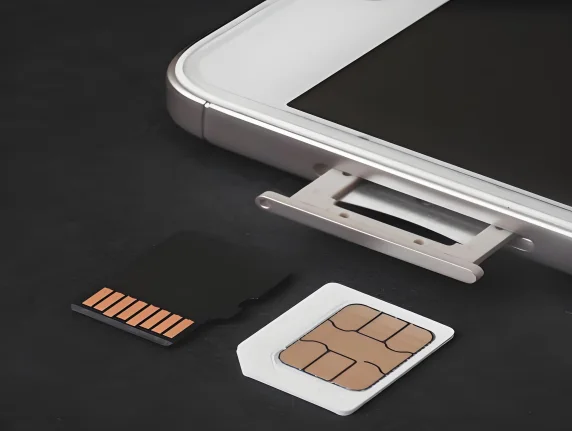

SIM 卡槽
弧形最高点到槽内平面深度测量，精度 0.01 mm。
行业应用参考
参考公开的行业应用，结合样品验证评估适用性。
方案流程
从现场条件到交付验证
- 样品与缺陷确认 提供样品与缺陷样本，确认检测项目与判定标准。
- 光学与算法验证 验证成像方案、缺陷可检性与测量重复性。
- 产线集成 对接产线节拍，配置上下料与数据追溯。
